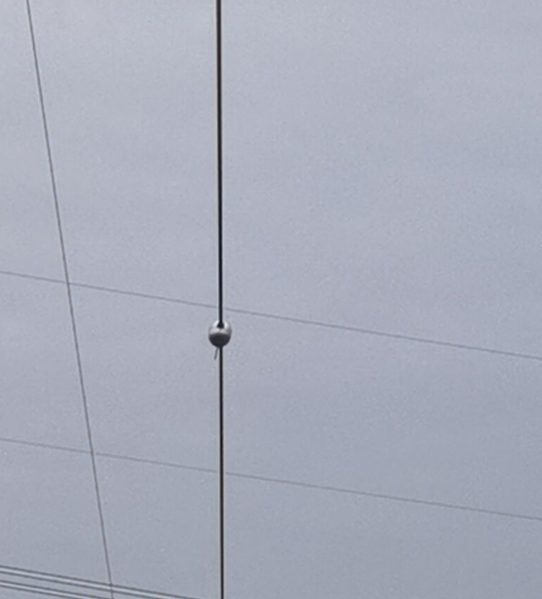

导线弧垂在线监测装置
跨越长江河流的输电线路具有弧垂较低的特性，因为在横跨这类水面的线路需要经过极大的张力去保证线路正常搭建，所以往往不会将其抬的太高，但是输电导线的弧垂点会随着时间、自然因素等发生改变的，一旦跨长江河流的线路发生弧垂点低于安铨范围，就有可能会被底下通过的游船等碰上，相当危象，所以我司推出了一款型号为TLKS-PMG-HC的导线弧垂在线监测装置应对弧垂数据进行实时监测。
工作原理
导线弧垂在线监测装置是针对大跨越、跨河流、弧垂点低的输电线路而设计的导线弧垂在线监测装置, 本装置主要通过前端装置的弧垂传感器实时监测线路弧垂最低点对地面垂直距离的参数,将监测到的数据通过4G/GPRS/MIF/OPGW光纤网络实时传送至监控中心。本监控装置系我司自主研发、生产,严格遵循国家电网、南方电网相关《输电线路状态监测装置通用技术规范》, 拥有大量在线使用工程案。
主要功能
l 能传感、采集导线距离地面最小距离、线夹出口处导线切线方向与水平方向的夹角、导线弧垂, 并将测量和计算结果通过通信网络传输到状态监测代理或状态监测主站
l 具备自动采集功能,按设定时间间隔自动采集导线距离地面距离和线夹出口处导线切线方向与水平方向的夹角、导线弧垂，最小采 集间隔宜大于5分钟,最大采集间隔小于60分钟,默认时间间隔为30分钟
l 具备受控采集功能,能响应远程指令, 实时采集数据
l 具备主机电池电压采集功能和探头电池电压采集功能
l 支持《电网视频监控系统及接口》企标B接口要求,支持接入内网统-视频平台
技术参数
u 供电方式：太阳能加蓄电池
u 通讯要求：支持无线网络通信，可根据现场情况选择运营商
u 工作电压: DC12V
u 工作电流:100mA
u 工作温度:-40°C~85°
u 待机时长:>10天
u 监测参数：
² 倾角测量范围+60° 倾角测量精度+0.03°
² 距离测量范围:0m~ 200m
² 距离测量精度:士5cm
总结
线路弧垂过低时，受到重力的影响也会产生拉力过大，容易导致搭载导线的铁塔设施发生倾斜等不稳定现象，导线弧垂在线监测装置能在线路弧垂点接近界值前发出预警信息，提醒供电运检部门快速响应，探讨解决方案。
